لیزر اسکنر
در دنیای امروز، فناوریهای نوین به طور چشمگیری روشهای انجام پروژههای مهندسی و نقشهبرداری را تغییر دادهاند. یکی از پیشرفتهترین این فناوریها، دستگاه لیزر اسکنر است که امکان برداشت دقیق و سریع اطلاعات سهبعدی را فراهم میکند. اهمیت این فناوری در افزایش دقت، سرعت و کیفیت کارهای مهندسی و صنعتی به قدری زیاد است که نمیتوان از آن چشمپوشی کرد. لیزر اسکنرها در بسیاری از حوزهها از جمله نقشهبرداری، مهندسی عمران، معماری، باستانشناسی و معدن کاربرد دارند و به طور گسترده در پروژههای بزرگ و کوچک مورد استفاده قرار میگیرند. این مقاله به شما کمک میکند تا با مفهوم لیزر اسکنر، نحوه عملکرد، انواع و کاربردهای آن به زبان ساده ولی علمی آشنا شوید و دید کاملی نسبت به این فناوری پیشرفته پیدا کنید.
لیزر اسکنر چیست و چگونه کار میکند؟
لیزر اسکنر دستگاهی است که با استفاده از پرتوهای لیزر، فاصله اجسام و موقعیت آنها را در فضا اندازهگیری میکند. این فرآیند به کمک اصول فیزیکی نور و تکنولوژی حسگرهای پیشرفته انجام میشود .عملکرد لیزر اسکنر مبتنی بر سه اصل اصلی است:
- ارسال پرتو لیزر: دستگاه با فرکانس مشخصی، پرتوهای لیزری بسیار باریک و دقیق به سمت نقاط مختلف محیط ارسال میکند.
- بازتاب پرتو و دریافت آن توسط حسگر: پرتوهای ارسالشده پس از برخورد به سطح اجسام، بازتاب پیدا میکنند و به سنسورهای دستگاه بازمیگردند. سنسور دستگاه زمان بازگشت این پرتوها را ثبت میکند.
- محاسبه فاصله: با دانستن سرعت نور و زمان رفت و برگشت پرتو، فاصله بین دستگاه و نقطه مورد نظر بهصورت دقیق محاسبه میشود. این فرآیند برای هزاران یا حتی میلیونها نقطه در ثانیه تکرار میشود و در نهایت مجموعهای از نقاط سهبعدی ایجاد میشود.
در کنار روش اندازهگیری زمان پرتو (Time of Flight)، برخی اسکنرها از روش تغییر فاز (Phase Shift) استفاده میکنند. در این روش، اختلاف فاز بین پرتو ارسالشده و دریافتشده اندازهگیری میشود و از آن برای محاسبه فاصله استفاده میگردد. همچنین برخی از لیزر اسکنرها از روش «مثلثسازی» بهره میبرند. این روش بیشتر در اسکنرهای برد کوتاه کاربرد دارد و بر پایه زاویه بین پرتو لیزر، گیرنده و سطح بازتابنده است، درمقالات بعدی با انواع روشهای اندازهگیری بیشتر آشنا خواهیم شد.

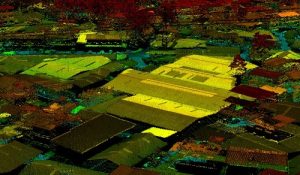

حرکت مکانیکی یا چرخش موتور درون دستگاه باعث میشود که پرتوها با زوایای مختلف در فضا منتشر شوند. این زاویهی انتشار به همراه اطلاعات فاصله، امکان محاسبه مختصات سهبعدی هر نقطه را فراهم میکند. نتیجه نهایی این فرآیند، تولید یک ابرنقطه سهبعدی (Point Cloud) از محیط است. این ابرنقطه پایهی اصلی برای مدلسازی سهبعدی، تحلیلهای مهندسی، طراحی و سایر پردازشها خواهد بود.
لیزر اسکنر
انواع لیزر اسکنر و دستهبندی آنها
لیزر اسکنرها انواع مختلفی دارند که بسته به نیاز پروژه و شرایط محیطی انتخاب میشوند. این دستهبندی معمولاً بر اساس نوع نصب، کاربرد و مکانیزم عملکرد انجام میشود:
- لیزر اسکنر زمینی: این نوع از لیزر اسکنرها معمولاً بر روی سهپایه نصب میشوند و برای برداشتهای زمینی، دقیق و گسترده کاربرد دارند. این دستگاهها توانایی برداشت حجمهای بزرگ داده را با دقت میلیمتری دارند و برای نقشهبرداری دقیق ساختمانها، سازهها و زمینهای پروژههای عمرانی بسیار مناسب هستند.
- لیزر اسکنر دستی: این مدلها کوچک و قابل حمل هستند و برای محیطهای محدود و پروژههای با ابعاد کوچکتر استفاده میشوند. کاربران میتوانند دستگاه را به دست گرفته و در فضاهای مختلف اسکن انجام دهند. این دستگاهها در پروژههایی که نیاز به انعطافپذیری بالا دارند، کاربرد فراوان دارند.
- لیزر اسکنر هوایی : این نوع لیزر اسکنر روی پهپادها یا هواپیماها نصب میشود و برای برداشتهای گسترده و بزرگمقیاس مانند نقشهبرداری از معادن، جنگلها و اراضی کشاورزی استفاده میشود. این روش به دلیل پوشش سریع مناطق وسیع و صرفهجویی در زمان، بسیار محبوب است.
- لیزر اسکنر متحرک : این دستگاهها روی خودروها یا وسایل نقلیه نصب میشوند و برای برداشت سریع مسیرها، جادهها و پروژههای حمل و نقل به کار میروند. استفاده از این نوع دستگاهها به مهندسان امکان میدهد دادههای دقیق را در زمان کوتاه و با پوشش گسترده جمعآوری کنند.
هر کدام از این انواع لیزر اسکنر مزایا و محدودیتهای خاص خود را دارند و بسته به نوع پروژه و هدف استفاده، انتخاب میشوند.
کاربردهای اصلی لیزر اسکنر در مهندسی و صنعت
فناوری لیزر اسکنر به دلیل سرعت، دقت و توانایی برداشت گسترده، در حوزههای گوناگون فنی و صنعتی جایگاه مهمی دارد. در ادامه به مهمترین کاربردهای آن اشاره میکنیم:
- نقشه برداری دقیق زمین و ساختارها
در پروژههای عمرانی، مهندسی راه و ساختمان، لیزر اسکنر ابزار بسیار قدرتمندی برای تهیه نقشههای دقیق توپوگرافی و سازهای است. دستگاه میتواند بهصورت سریع اطلاعات کامل از توپوگرافی زمین، سطح معابر، ساختمانهای موجود یا تغییرات خاک را ثبت کند.
- مدلسازی سه بعدی و دیجیتال سازی سازه ها
با استفاده از دادههای ابرنقطه، میتوان مدل سهبعدی واقعی از یک سازه یا محوطه تهیه کرد. این مدلها در طراحی مجدد، تحلیل سازهای، کنترل تغییرات در طول زمان و شبیهسازی کاربرد دارند.
- بازسازی و مستند سازی آثار تاریخی
در باستانشناسی و مرمت آثار تاریخی، لیزر اسکنر امکان برداشت بسیار دقیق از جزئیات معماری و تزئینات را فراهم میکند. این دادهها بدون نیاز به تماس مستقیم با بنا ثبت میشوند و برای مستندسازی و بازسازی دیجیتال استفاده میشوند.
- مطالعات معدن و توده های سنگی
برداشت سهبعدی از سطوح معدن، دیوارهها و تونلها با استفاده از لیزر اسکنر باعث افزایش ایمنی و بهرهوری در برنامهریزی استخراج میشود. همچنین برای بررسی میزان استخراج، تحلیل حجم مصالح و برنامهریزی انفجار نیز استفاده میشود.
- مدیریت شهری و مدل سازی زیرساختها
با استفاده از لیزر اسکنر میتوان نقشههای دقیق از خیابانها، جداول، تاسیسات شهری، پلها و تونلها تهیه کرد. این اطلاعات پایهای برای طراحی شهری و تحلیل ترافیک است.
- کنترل کیفیت در پروژههای عمرانی و صنعتی
یکی از کاربردهای حیاتی لیزر اسکنر، مقایسه مدل واقعی اجراشده با نقشههای طراحیشده است. این مقایسه به مهندسان امکان میدهد تا نواقص اجرایی، انحرافات و تغییرات را بهموقع شناسایی کنند.
- جنگل داری، محیط زیست و کشاورزی دقیق
با نصب لیزر اسکنر بر روی پهپاد یا هواپیما، میتوان اطلاعات دقیقی از پوشش گیاهی، ارتفاع درختان، تراکم جنگلها و شرایط زمین کشاورزی به دست آورد. این دادهها برای برنامهریزی منابع طبیعی و پایش زیستمحیطی حیاتی هستند.
مزایا و معایب لیزر اسکنر
فناوری لیزر اسکنر دارای مزایای قابل توجهی است که آن را از سایر روشهای برداشت اطلاعات متمایز میکند:
- دقت بالا : امکان برداشت دادهها با دقت میلیمتری که برای پروژههای حساس بسیار اهمیت دارد.
- سرعت برداشت دادهها: جمعآوری حجم زیادی از دادهها در زمان کوتاه.
- توانایی ثبت جزئیات پیچیده : امکان برداشت شکلها و جزئیات پیچیده به شکلی که روشهای سنتی قادر به انجام آن نیستند.
- قابلیت استفاده در شرایط محیطی مختلف: عملکرد مناسب در نور کم، دماهای مختلف و محیطهای چالشبرانگیز.
با وجود این مزایا، چالشهایی نیز در استفاده از لیزر اسکنر وجود دارد:
- هزینه بالای تجهیزات : خرید و نگهداری این دستگاهها نیازمند سرمایهگذاری قابل توجه است.
- نیاز به آموزش تخصصی : کاربران باید مهارتهای لازم برای کار با دستگاه و پردازش دادهها را داشته باشند.
- پردازش حجم بالای دادهها : مدیریت و تحلیل دادههای گسترده نیازمند نرمافزارها و سختافزارهای قوی است.
با پیشرفت روزافزون فناوریهای مرتبط، انتظار میرود که این محدودیتها کاهش یافته و لیزر اسکنرها به ابزارهایی ارزانتر، سریعتر و کارآمدتر تبدیل شوند که در پروژههای بیشتری مورد استفاده قرار گیرند.
جمع بندی
در این بخش، با مفهوم لیزر اسکنر، نحوه عملکرد، انواع و کاربردهای آن آشنا شدیم. در مقاله بعدی، به بررسی جزئیات بیشتر درباره ورودیها و خروجیهای دستگاه، مفهوم ابرنقطه، روشهای پردازش دادهها و نرمافزارهای مرتبط خواهیم پرداخت تا درک عمیقتری از این فناوری پیشرفته ارائه کنیم.
