لیزر اسکنر در نقشه برداری
در مقاله اول با مفهوم لیزر اسکنر، نحوه عملکرد، انواع مختلف آن و کاربردهای گستردهاش در حوزههای مهندسی، عمرانی و صنعتی آشنا شدیم. در این مقاله، قصد داریم نگاهی دقیقتر به خروجیهای دستگاه، مفهوم ابرنقطه (Point Cloud)، نحوه پردازش دادهها و نرمافزارهای مورد استفاده در این فرآیند بیندازیم. همچنین با چالشهای موجود در مدیریت دادههای لیزر اسکنر در نقشه برداری و راهکارهای موجود برای استفاده بهتر از این فناوری آشنا میشویم.
ابرنقطه (Point Cloud) چیست؟

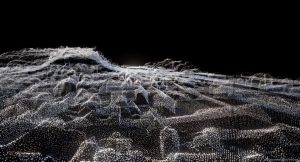

ابرنقطه مجموعهای از نقاط سهبعدی است که با استفاده از لیزر اسکنر برداشت شدهاند. هر نقطه در این مجموعه دارای مختصات X،Y و Z است و نشاندهنده مکان واقعی یک بخش از سطح جسم یا محیط اسکنشده میباشد.
این نقاط معمولاً به صورت خام و بدون ارتباط با یکدیگر هستند. در واقع، ابرنقطه تصویر دقیق، اما پراکندهای از جهان واقعی است که به صورت دیجیتال ثبت شده است. برای تبدیل این دادهها به مدل سهبعدی قابل استفاده، لازم است که دادهها پردازش شوند، به هم متصل گردند و به شکل سطوح یا حجم بازسازی شوند.
ابرنقطهها گاهی شامل اطلاعات اضافی مانند رنگ (RGB)، شدت بازتاب پرتو لیزر نیز هستند. هر چه اطلاعات بیشتر باشد، مدل نهایی غنیتر و کاربردیتر خواهد بود.
ورودی های دستگاه لیزر اسکنر
برای کار با لیزر اسکنر، دستگاه به مجموعهای از ورودیها و اطلاعات اولیه نیاز دارد. مهمترین این ورودیها عبارتند از:
- موقعیت مکانی: با استفاده از GPS یا ایستگاههای مرجع، محل دقیق دستگاه در زمان اسکن مشخص میشود. در اسکنرهای متحرک یا هوایی، این دادهها بهصورت پیوسته ثبت میشوند.
- اطلاعات کالیبراسیون: پارامترهای اپتیکی و مکانیکی دستگاه باید بهدرستی کالیبره شده باشند تا اسکن دقیق انجام شود. این اطلاعات معمولاً از قبل توسط سازنده تنظیم شدهاند.
- تنظیمات پارامترها: اپراتور میتواند زاویهی اسکن، محدودهی برد لیزر، تراکم نقاط و سرعت اسکن را تنظیم کند تا متناسب با پروژه، کیفیت و حجم دادهها کنترل شود.
خروجی ها و داده های قابل استخراج
خروجی اصلی هر عملیات اسکن، یک یا چند فایل شامل ابرنقطه است که در فرمتهای استاندارد مختلف ذخیره میشوند. این فایلها بسته به پروژه و نرمافزار مورد استفاده ممکن است اطلاعات مختلفی را شامل شوند. رایجترین فرمتهای خروجی عبارتند از:
- فرمت LAS و LAZ
LAS فرمت استانداردی است که توسط مؤسسه ASPRS برای دادههای لایدار (LiDAR) تعریف شده است. این فایلها دادههای سهبعدی هر نقطه را همراه با پارامترهایی که شاملش میشوند، ثبت میکنند. فرمت LAZ در واقع نسخهی فشردهشدهی LAS است که حجم فایل را بدون از دست دادن اطلاعات کاهش میدهد و برای ذخیرهسازی و اشتراکگذاری بسیار مناسب است. - فرمت PLY و XYZ
فرمتهای سادهتری هستند که معمولاً برای تبادل سریع بین نرمافزارهای مدلسازی گرافیکی استفاده میشوند. در فایلهای XYZ فقط مختصات نقاط ذخیره میشود، در حالیکه PLY ممکن است شامل اطلاعات رنگ و ویژگیهای دیگر نیز باشد. این فرمتها برای پروژههایی که نیاز به ساخت مدل سهبعدی ساده دارند بسیار پرکاربردند. - فرمت های E57 یا RCP
این فرمتها دادههای دقیقتری ارائه میدهند و اغلب در نرمافزارهای پیشرفتهتر مورد استفاده قرار میگیرند. فایل E57 میتواند انواع اطلاعات از جمله دادههای هندسی، رنگ، شدت، متادیتا و مشخصات سیستم برداشت را در خود جای دهد. فرمت RCP نیز معمولاً برای ادغام چند اسکن، تراز کردن آنها و تهیه مدلهای یکپارچه کاربرد دارد.
انتخاب نوع خروجی به نیاز پروژه، حجم دادهها و نرمافزارهای مورد استفاده بستگی دارد.
پردازش داده های لیزر اسکن چگونه انجام میشود؟
پس از برداشت اولیه، دادههای اسکنشده باید پردازش شوند تا قابل استفاده در پروژههای مختلف باشند. مراحل اصلی این فرآیند عبارتند از:
- پاک سازی (Cleaning)
دادههای خام معمولاً شامل نویز، نقاط اضافی یا خطاهای برداشت هستند. حذف این موارد با فیلترهای مختلف انجام میشود.
- تراز کردن اسکنها (Registration)
در پروژههایی که چند اسکن از زوایای مختلف انجام شده، لازم است تمام ابرنقطهها بر اساس نقاط مشترک به یکدیگر متصل و همراستا شوند.
- ادغام (Merging)
پس از تراز کردن، دادهها به یک ابرنقطه یکپارچه تبدیل میشوند.
- مدل سازی (Modeling)
در این مرحله میتوان از دادهها برای ایجاد مدلهای سهبعدی مشبندی شده، نقشههای دو بعدی، مقاطع عرضی و طولی یا خروجیهای دیگر استفاده کرد.
- تحلیل و تفسیر:
تحلیل ابعادی، محاسبه حجم، بررسی تغییرات نسبت به اسکن قبلی و استخراج نقشهها از جمله کاربردهای این مرحلهاند.
نرم افزارهای رایج برای پردازش داده های لیزر اسکن
برای مدیریت، پالایش و استفاده از دادههای برداشتشده با لیزر اسکنر، از نرمافزارهای تخصصی بهره گرفته میشود. این نرمافزارها ابزارهایی در اختیار کاربر قرار میدهند تا دادههای خام را به شکل قابل استفاده درآورده و آنها را به مدلهای مهندسی یا گرافیکی تبدیل کند.
معمولترین کارهایی که این نرمافزارها انجام میدهند عبارتند از:
- فیلتر و حذف نویز: حذف نقاط اضافی، خطاها یا دادههای اشتباه.
- تراز کردن اسکنها: ادغام و همراستا کردن چند ابرنقطه برداشتشده از زوایای مختلف.
- ایجاد مدل سهبعدی: بازسازی سطوح و ساخت مش یا حجم از مجموعه نقاط.
- تحلیل ابعادی و هندسی: محاسبه حجم، فاصله، انحرافات، یا تغییرات نسبت به اسکن قبلی.
- تبدیل به فرمتهای مهندسی: برای استفاده در طراحی CAD، نقشهکشی، مدلسازی اطلاعات ساختمان (BIM) و سایر سیستمها.
نرمافزارهای مورد استفاده در این حوزه دارای رابط گرافیکی پیچیده، ابزارهای خودکار ترازسازی و امکانات تحلیلی متنوع هستند و نقش مهمی در تبدیل داده به اطلاعات کاربردی ایفا میکنند.
چالش ها و نکات مهم در استفاده از لیزر اسکنر در نقشه برداری
گرچه این فناوری مزایای بسیاری دارد، اما چالشهایی نیز به همراه دارد:
- حجم بالای داده ها: فایلهای خام ابرنقطه میتوانند چندین گیگابایت حجم داشته باشند. برای مدیریت این دادهها نیاز به سختافزار قدرتمند و فضای ذخیرهسازی مناسب است.
- نیاز به تخصص در پردازش: اپراتور باید با روشهای مختلف پردازش، فیلتر کردن و مدلسازی آشنا باشد. این نیاز به آموزش و تجربه دارد.
- هزینه های نرم افزار و سخت افزار: تجهیزات پیشرفته و نرمافزارهای تخصصی معمولاً هزینه بالایی دارند و ممکن است برای برخی پروژهها مقرون به صرفه نباشند.
آینده فناوری لیزر اسکن و جمع بندی
فناوری لیزر اسکن با سرعت زیادی در حال پیشرفت است. ترکیب این فناوری با هوش مصنوعی، یادگیری ماشین و علوم دیگر افقهای جدیدی را در اتوماسیون، پردازش آنی و تحلیل هوشمند گشوده است. در آینده، انتظار میرود دستگاههایی با ابعاد کوچکتر، دقت بیشتر و قیمت کمتر به بازار عرضه شوند.
در پایان میتوان گفت لیزر اسکنر، نهتنها ابزاری برای برداشت فیزیکی دادههاست، بلکه پلی بین جهان فیزیکی و دنیای دیجیتال است. مهندسینی که با این فناوری آشنا شوند، میتوانند پروژههای دقیقتر، سریعتر و ایمنتری را اجرا کنند.
.
